คุณสมบัติทางเทคโนโลยีหลัก

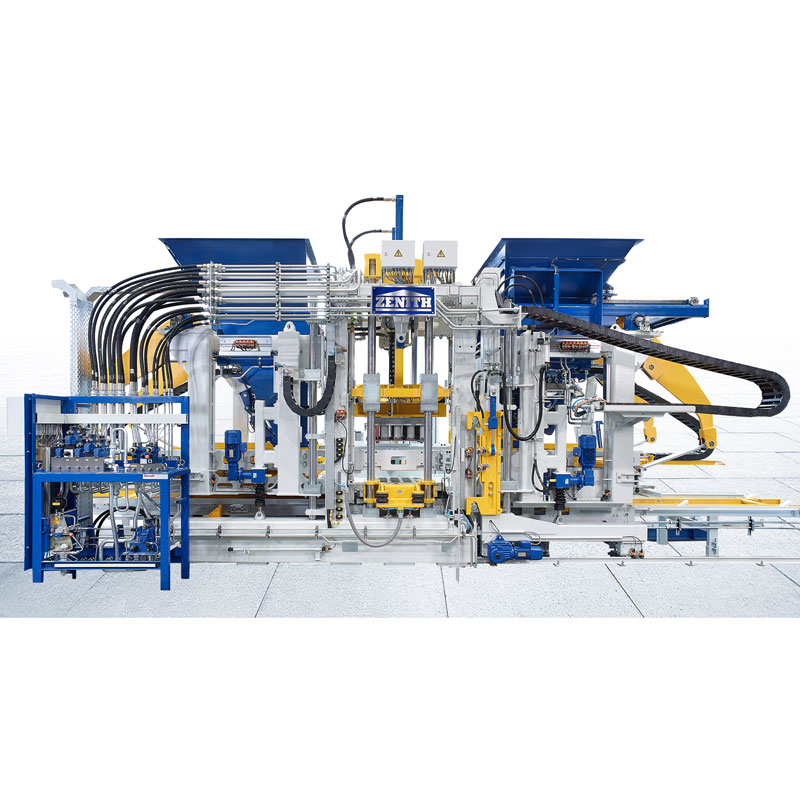

1) คุณสามารถมั่นใจได้ในการซื้อเครื่องทำบล็อกพาเลทเดี่ยว Zenith 1500 จากโรงงานของเรา ระบบการบดอัดเซอร์โวคุณภาพสูงที่มีชื่อว่า Ultra-Dynamic ย่อมาจากการบดอัดที่สูงมากและการเปลี่ยนแปลงที่รุนแรง ดังนั้นจึงรับประกันการผลิตผลิตภัณฑ์คุณภาพสูงได้อย่างรวดเร็วและมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่มีปริมาณมากและสำหรับผลิตภัณฑ์ระดับพรีเมียมซึ่งผลิตด้วยการสั่นสะเทือนก่อนและกลาง ระบบการสั่นสะเทือนนี้มีข้อดีหลายประการ ระบบทำงานโดยไม่ต้องใช้อ่างน้ำมันซึ่งสนับสนุนการผลิตที่เป็นมิตรกับสิ่งแวดล้อมและไม่ต้องบำรุงรักษา
2) การใช้ข้อต่อสกรูสำหรับโต๊ะสั่นสะเทือน คานขวางของมอเตอร์ และชิ้นส่วนด้านข้างของเฟรมเป็นคุณสมบัติพิเศษของเครื่องทำบล็อกพาเลทเดี่ยว Zenith 1500 นี้ มีเอกลักษณ์เฉพาะในตลาดเนื่องจากสามารถปรับให้เข้ากับสภาวะการผลิตของลูกค้าได้ โครงสร้างแบบเกลียวยังให้การเชื่อมต่อที่ทนทานและมีเสถียรภาพที่ดีเยี่ยม

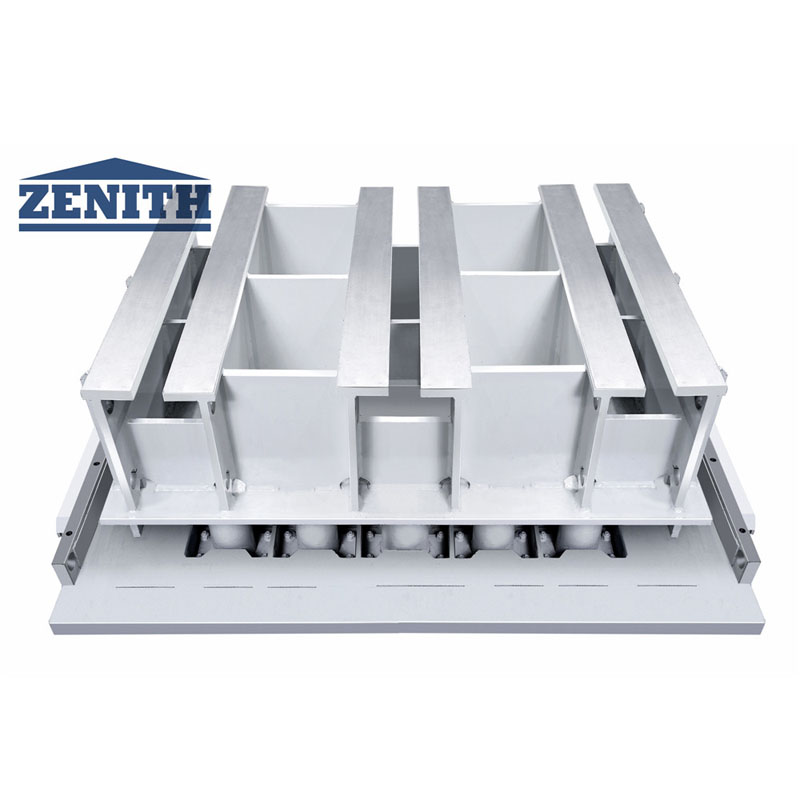

3) อุปกรณ์จับยึดแม่พิมพ์แบบนิวแมติกช่วยให้เปลี่ยนแม่พิมพ์ได้ง่าย แม่พิมพ์อยู่ในตำแหน่งที่ไม่มีการยึดเพิ่มเติม เช่น สลักเกลียวบนที่ยึดแม่พิมพ์ ได้รับการแก้ไขโดยคันโยกหนีบที่ทำงานด้วยระบบนิวแมติก ผลลัพธ์การสั่นสะเทือนที่เหมาะสมที่สุดและอายุการใช้งานของแม่พิมพ์ยาวนานขึ้นด้วยการปรับการสั่นสะเทือนก่อนและหลังหลักเป็นรายบุคคล ขณะนี้อุปกรณ์จับยึดแม่พิมพ์สามารถปรับให้เข้ากับระบบยึดแม่พิมพ์ของเครื่องจักรและผู้ผลิตแม่พิมพ์รายอื่นๆ ได้
4) การเคลื่อนที่แบบใหม่ได้รับการพัฒนาสำหรับเครื่องทำบล็อคพาเลทเดี่ยว Zenith 1500 ซึ่งช่วยให้สามารถแยกคอลัมน์ออกจากด้านข้างทีละคอลัมน์ได้ คุณสมบัติใหม่นี้ช่วยประหยัดเวลาได้มากในระหว่างการบำรุงรักษา และการแลกเปลี่ยนสามารถทำได้อย่างปลอดภัยมากขึ้นและใช้ความพยายามน้อยลง รูปทรงทั้งหมดของชุดประกอบนี้รวมทั้งคอลัมน์จะเหมือนกับเครื่องจักรรุ่นก่อนหน้า ZENITH 1500 สามารถติดตั้งการเคลื่อนที่แบบใหม่นี้กับเครื่องจักรที่มีอยู่ได้
5) 5) แนวคิดการสร้างภาพแบบอธิบายตนเองและโดยสัญชาตญาณรับประกันว่าการเรียนรู้การทำงานของเครื่องจักรทำได้ง่าย การออกแบบการวินิจฉัยใหม่ช่วยให้ผู้ปฏิบัติงานเลือกการปรับที่ดีที่สุดได้ ไม่จำเป็นต้องแก้ไขปัญหาที่ใช้เวลานานอีกต่อไป และระยะเวลาหยุดทำงานของการผลิตก็ลดลงเหลือน้อยที่สุด ด้วยการใช้เทคโนโลยีฐานข้อมูลล่าสุด ข้อมูลทั้งหมดจึงสามารถบันทึก ประเมิน และจัดเก็บได้ ข้อมูลนี้สามารถใช้ได้ทุกที่ด้วยเครือข่ายโรงงานที่สมบูรณ์
ข้อมูลทางเทคนิค
การกำหนดค่าพื้นฐานของเครื่องทำบล็อกเดี่ยว zenith 1500 | |
สูงสุด ขนาดกระดาน | 1,400 มม. x 1,200 มม. x14 มม |
พื้นที่การปั้น | ตามแบบร่างของแม่พิมพ์ |
ขนาดสินค้า | 50 มม.-500 มม |
พารามิเตอร์ทางเทคนิคของรถลูกชายอัตโนมัติ | |
สูงสุด ความสามารถในการรับน้ำหนัก | 15กก |
สูงสุด ความสามารถในการรับน้ำหนักต่อชั้นแทรก | เป็นการออกแบบ |
ความสามารถในการรับน้ำหนักสูงสุดทุกๆ สองชั้นของชั้นวางแบบแทรก | เป็นการออกแบบ |
ความกว้างด้านในของโครงรองรับ | 1,060มม |
ชั้นของชั้นแทรก | ออกแบบมาเป็นโครงงาน |
ระยะห่างของชั้นวางแทรก | เป็นการออกแบบ |
รถแม่แรงขับ | 11KW |
ความสูงของสินค้า | |
สูงสุด ความสูง | 500มม |
นาที. ความสูง | 30มม |
ความสูงซ้อน | |
สูงสุด ความสูงในการซ้อน (รวมพาเลท) | 1,800 มม |
สูงสุด พื้นที่การผลิต (ภายใต้การผลิตขนาดมาตรฐาน) | 1,350* 1,050มม |
ขนาดพาเลท (มาตรฐาน) | 1,400*1,100มม |
ความหนาของแผ่นเหล็ก | 14มม |
ปริมาตรไซโลวัสดุฐาน | |
ไม่รวมไซโลเม็ดสี | 1,500 ลิตร |
ความสูงของเครื่อง | |
ไม่รวมอุปกรณ์เม็ดสี | 35ต |
สายพานลำเลียง | 1.6T |
อุปกรณ์ไฮดรอลิก | 3.2T |
ขนาดเครื่อง | |
สูงสุด ความยาวรวม | 8,250มม |
สูงสุด ความสูงรวม | 4,650 มม |
สูงสุด ความกว้างทั้งหมด | 3,150 มม |
พารามิเตอร์ทางเทคนิคของเครื่องจักร/การใช้พลังงาน | |
ระบบสั่นสะเทือน | ระบบสั่นเซอร์โว |
ตารางการสั่นสะเทือน | สูงสุด: 175KN, 60HZ |
แรงสั่นสะเทือนสูงสุด | สูงสุด: 32KN |

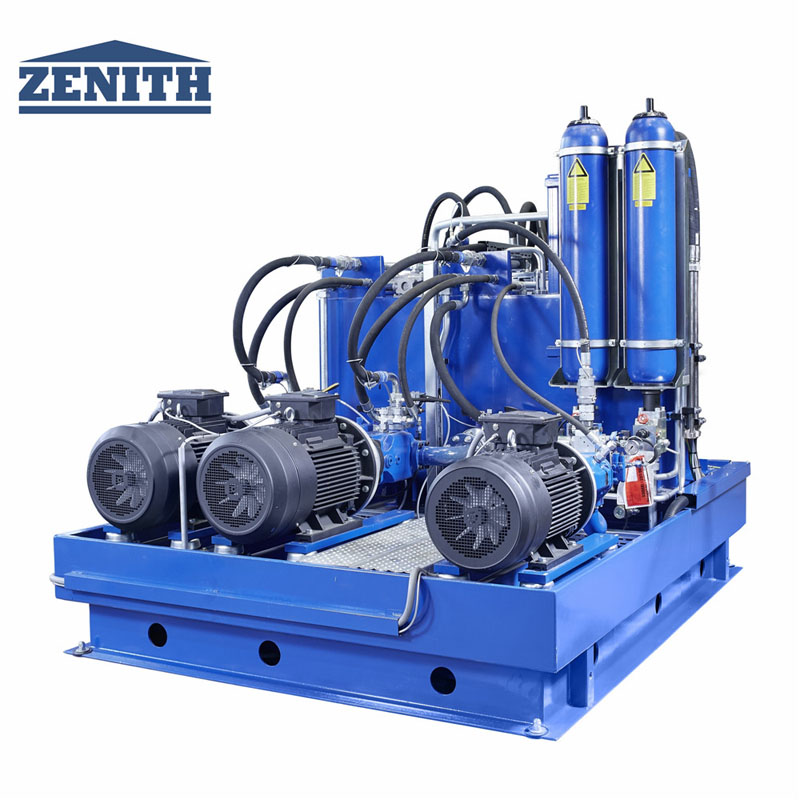

แรงดันไฮดรอลิก | |
การไหลรวม | 540 ลิตร/นาที |
แรงดันใช้งาน | 180 บาร์ |
สูงสุด พลัง | 140 กิโลวัตต์ |

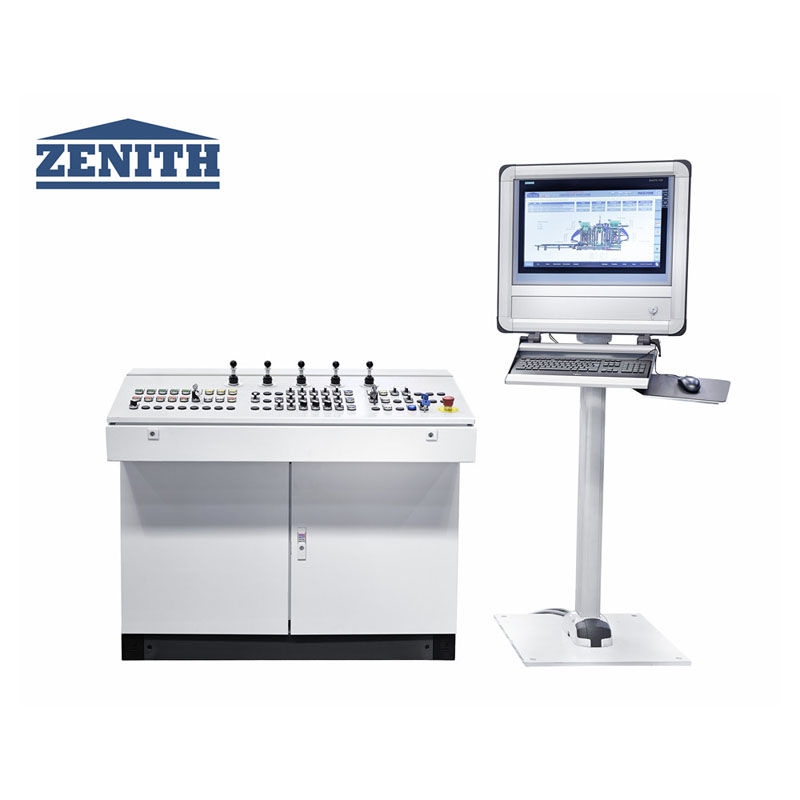

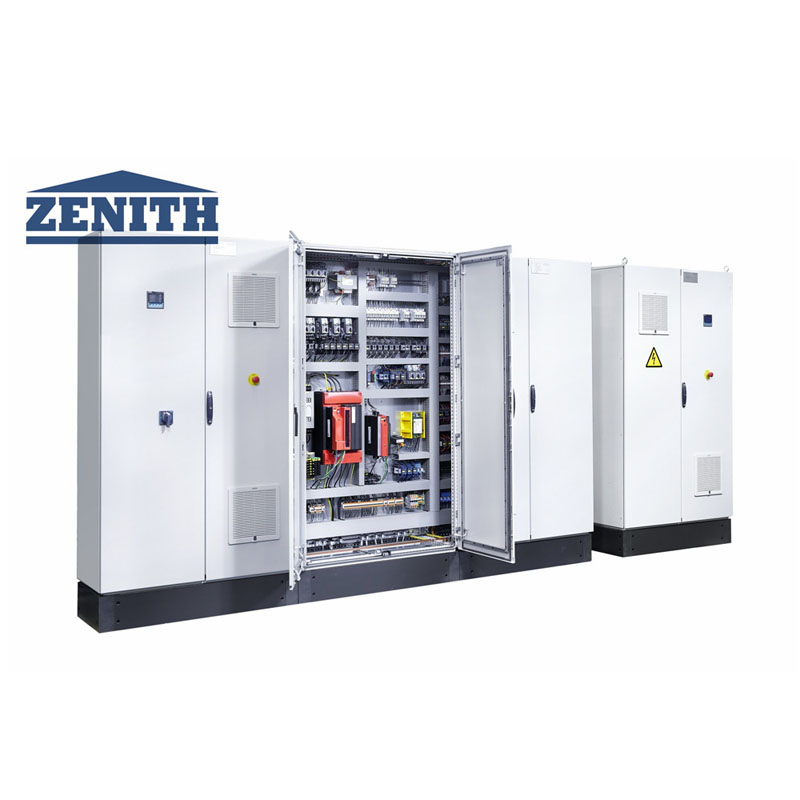

ระบบควบคุม | Siemens S7-1500 คอนโซลหน้าจอสัมผัส |
กำลังการผลิต
ประเภทบล็อก | ขนาด (มม.) | รูปภาพ | จำนวน/รอบ | รอบเวลา | กำลังการผลิต (ต่อ 8 ชม.) |
บล็อกกลวง | 400*200*200 | 15 | 15วิ | 28,800 ชิ้น | |
เครื่องปูผิวทางสี่เหลี่ยม | 200*100*30 | 60 | 14วิ | 2,419ตรม | |
เครื่องปูผิวทางสี่เหลี่ยม (ไม่มี facemix) | 200*100*80 | 60 | 115 | 3,110 ตร.ม | |
เคอร์สโตน | 150*1000*300 | 6 | ยุค 20 | 8,640 ชิ้น |
