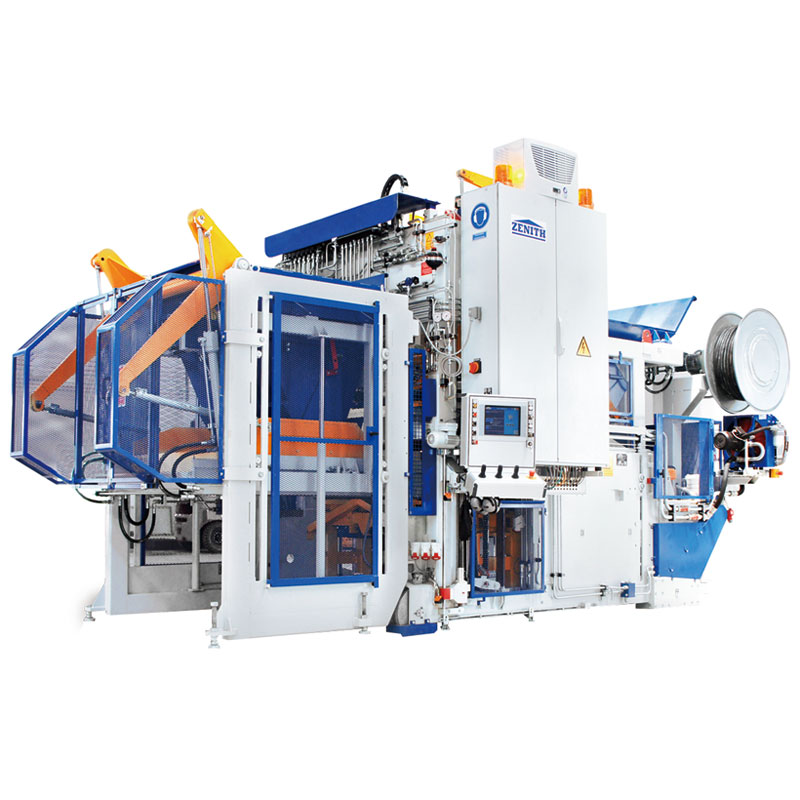

เครื่องบล็อกไร้พาเลท Zenith 940SC

ในฐานะผู้ผลิตมืออาชีพ เราอยากจะจัดหาเครื่องบล็อกไร้พาเลท Zenith 940SC ให้กับคุณ เครื่องอเนกประสงค์ 940sc นำเสนอความเป็นไปได้ในการผลิตที่หลากหลายที่สุดของเครื่องจักรบล็อกคอนกรีตและบล็อกปูพื้นทั้งหมดในตลาดโลก สามารถใช้เป็นเครื่องจักรอเนกประสงค์เช่นเดียวกับเครื่องจักรเฉพาะสำหรับผลิตภัณฑ์ที่ไม่ได้มาตรฐาน และสามารถใช้สร้างโรงงานพาเลทเดียวให้เสร็จสมบูรณ์เพื่อผลิตผลิตภัณฑ์เฉพาะกลุ่มได้ เครื่องจักรนี้ถูกสร้างขึ้นตามข้อกำหนดด้านคุณภาพสูงสุดและผลิตหน่วยแบบหน้าตัดที่มีต้นทุนต่ำมาก เช่น บล็อกปูผิวทางที่มีส่วนผสมหันหน้าไปทางหรือบล็อกกลวง เป็นต้น

คุณสมบัติทางเทคโนโลยีหลัก

1）แผงสัมผัสที่ขับเคลื่อนด้วยเมนูอธิบายในตัวทำให้การทำงานของเครื่องเป็นเรื่องง่ายมาก พารามิเตอร์การผลิตสำหรับแม่พิมพ์ประเภทต่างๆ และโปรแกรมการผลิตจะถูกป้อนและบันทึกโดยใช้มาสก์เมนูที่จัดเรียงไว้อย่างดี Siemens SPS ที่รวดเร็วใช้สำหรับการประมวลผลสัญญาณภายใน

2) ระบบไฮดรอลิกประสิทธิภาพสูง พลังงานไฮดรอลิกใช้แรงดันสูงสองวงจร ระบบไฮดรอลิกพร้อมปั๊มลูกสูบ Milti-Star- Piston สองตัว ใช้เทคโนโลยีไฮดรอลิกตามสัดส่วนเพื่อปรับความเร็วและการทำงานตามผลิตภัณฑ์ต่างๆ ที่ผลิต การเคลื่อนที่ของไฮดรอลิกสามารถขับเคลื่อนพร้อมกันและเป็นอิสระด้วยความเร็วและแรงกดดันที่แตกต่างกัน และสามารถตั้งค่าข้อมูลทั้งหมดได้ในหน้าจอสัมผัส ข้อมูลทั้งหมด เช่น เวลา การคำนวณ ตัวเลือก ความเร็วไฮดรอลิก และความดัน สามารถตั้งค่าผ่านหน้าจอสัมผัสได้

3) ระบบการสั่นสะเทือนประสิทธิภาพสูง โต๊ะสั่นสะเทือนได้รับการออกแบบเพื่อให้มีระดับการผลิตที่แตกต่างกันสี่ระดับ ส่วนบนของโต๊ะสั่นสะเทือนจะแยกออกเป็นสองส่วนเพื่อให้ได้การส่งกำลังที่สม่ำเสมอและการบดอัดที่เหมาะสมที่สุด แผ่นสึกหรอที่ถอดเปลี่ยนได้เพื่อป้องกันส่วนบนของโต๊ะสั่นสะเทือน: โต๊ะสั่นสะเทือนสำหรับการรับเครื่องสั่นสองตัวเพื่อให้ได้แรงเหวี่ยงสูงสุด 80 kN; ในการผลิตบล็อกสูง 50 ซม. โครงแม่พิมพ์ติดตั้งเครื่องสั่น (สามารถติดตั้งเครื่องสั่น 2, 4, 6.8 ตัวตามความสูงของบล็อกได้) มอเตอร์สั่นสะเทือนใช้เซอร์โวมอเตอร์

4) ระบบการให้อาหารรวม เครื่องป้อนพร้อมระบบขับเคลื่อนไฮดรอลิก สามารถปรับกล่องป้อนทำงานบนรางความแม่นยำสูงแรงบิดมดที่เปลี่ยนแปลงได้ตามแม่พิมพ์ที่แตกต่างกันเส้นผ่านศูนย์กลางล้อนำทางของตัวป้อนØ 80 มม. มีดโกนแบบหมุนขับเคลื่อนด้วยไฮดรอลิก (สามส่วน) เพื่อการทำความสะอาดพื้นผิวแม่พิมพ์อย่างเหมาะสม ตะแกรงกระจายที่ขับเคลื่อนด้วยไฮดรอลิกนำไปสู่การกระจายตัวของคอนกรีตในแม่พิมพ์อย่างสม่ำเสมอ แปรงทำความสะอาดแบบปรับความสูงได้ ติดไว้ที่ผนังด้านหน้าของลิ้นชักป้อนอาหาร สำหรับทำความสะอาดรองเท้าหัวงัดแงะ...

ข้อมูลทางเทคนิค

ถังวัสดุฐาน	1,200 ลิตร
กล่องป้อนวัสดุฐาน	2,000 ลิตร
ถังเก็บเม็ดสี	800ลิตร
กล่องป้อนเม็ดสี	2,000 ลิตร
ความสูงการป้อนสูงสุดของตัวโหลด	2,800 มม
ขนาดการขึ้นรูป
ความยาวการขึ้นรูปสูงสุด	1240มม
ความกว้างของการขึ้นรูปสูงสุด (ผลิตบนโต๊ะสั่นสะเทือน)	1,000มม
ความกว้างสูงสุดที่เกิดขึ้น (ผลิตบนพื้นดิน)	1,240 มม
ความสูงของสินค้า
การผลิตหลายชั้น
ความสูงของผลิตภัณฑ์ขั้นต่ำ (ผลิตบนพาเลท)	50มม
สูงสุด ความสูงของผลิตภัณฑ์	250มม
ความสูงของการวางซ้อนสูงสุดความสูงของพาเลทของผลิตภัณฑ์หนึ่งชั้น)	640มม
การผลิตในระดับต่ำบนพาเลท
ความสูงของผลิตภัณฑ์สูงสุด	600มม
การผลิตในระดับต่ำบนพื้น
Max.ความสูงของผลิตภัณฑ์	650มม
การผลิตบนพื้น
สูงสุด ความสูงของผลิตภัณฑ์	1,000มม
ความสูงของผลิตภัณฑ์ขั้นต่ำ	250มม
น้ำหนักเครื่อง
ไม่มีอุปกรณ์แม่พิมพ์และเม็ดสี	11.7T
อุปกรณ์เม็ดสี	1.7T
ขนาดเครื่อง
ความยาวรวม (ไม่มีอุปกรณ์เม็ดสี)	4,400มม
ความยาวรวม (พร้อมอุปกรณ์เม็ดสี)	6,380มม
สูงสุด ความสูงรวม	3,700มม
ความสูงรวมขั้นต่ำ (ความสูงของแรนสปอร์ต)	3,240มม
ความกว้างรวม (รวมแผงควบคุม)	2.540มม
ระบบสั่นสะเทือน
สูงสุด พลังที่น่าตื่นเต้นของนิทานการสั่นสะเทือน	80KN
นาที. แรงสั่นสะเทือนด้านบน	40KN
การใช้พลังงาน
ขึ้นอยู่กับจำนวนโต๊ะสั่นสูงสุด	42KW

กำลังการผลิต

ประเภทบล็อก	ขนาด (มม.)	รูปภาพ	aty/วงจร	รอบเวลา	กำลังการผลิต (ต่อ 8 ชม.)
บล็อกกลวง	400*200*200		12	40s	8,640 ชิ้น
เครื่องปูผิวทางสี่เหลี่ยม	200* 100*60		54	38ส	817ตร.ม
เครื่องปูผิวทางสี่เหลี่ยม (ไม่มี facemix)	200*100*60		54	36ส	864 ตร.ม
เครื่องปูผิวทาง UNI	225*112.5*60-80		40	38ส	757ตรม
เคอร์สโตน	150*1000*300		4	46ส	2,504 ชิ้น
