คุณสมบัติทางเทคโนโลยีหลัก
1) การควบคุมเทคโนโลยีการแปลงความถี่

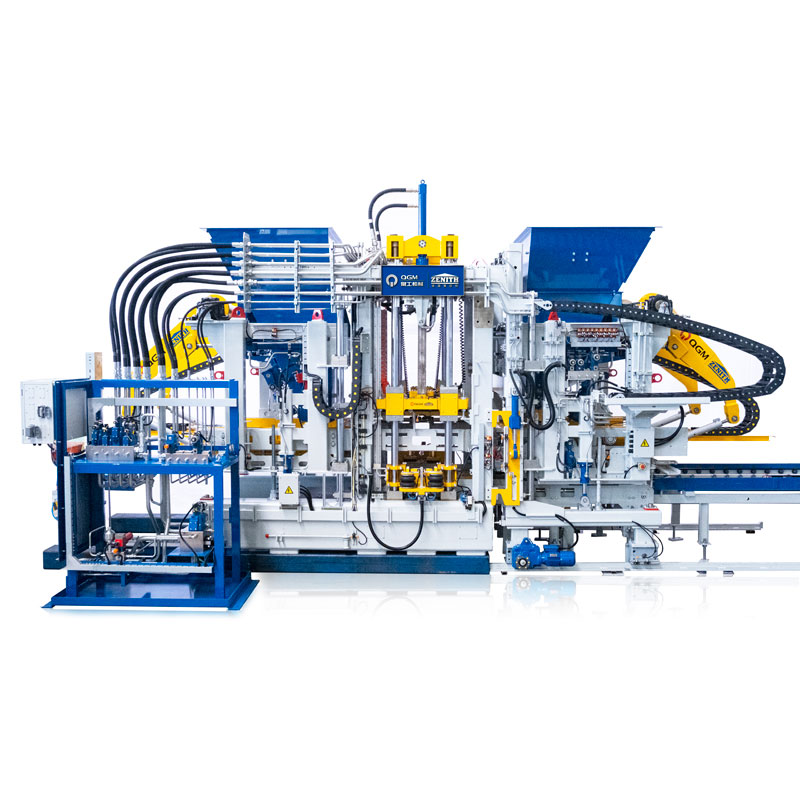

ลดกระแสสตาร์ทมอเตอร์และการควบคุมฟังก์ชั่นสตาร์ทแบบนุ่มนวลช่วยยืดอายุการใช้งานของมอเตอร์ ออสซิลเลเตอร์หลักของเครื่องบล็อกคอนกรีต ZN1000C ใช้การทำงานในโหมดสแตนด์บายความถี่ต่ำและความถี่สูง ซึ่งช่วยเพิ่มความเร็วในการทำงานและคุณภาพของผลิตภัณฑ์ ลดความเสียหายของอุปกรณ์กลไกและมอเตอร์ ยืดอายุการใช้งานของมอเตอร์และกลไก ตัวแปลงความถี่ประหยัดพลังงานประมาณ 20% -40% เมื่อเทียบกับตัวแปลงแบบเดิม
2) ระบบควบคุม PLC ของ Siemens ของเยอรมนี, หน้าจอสัมผัสของ Siemens, ประเทศเยอรมนี
ใช้งานง่าย อัตราความล้มเหลวต่ำ เครื่องบล็อกคอนกรีต ZN1000C มีเสถียรภาพและความน่าเชื่อถือสูง ใช้เทคโนโลยีอินเทอร์เน็ตอุตสาหกรรมขั้นสูงสุด ตระหนักถึงการแก้ไขปัญหาและบำรุงรักษาจากระยะไกล PLC และหน้าจอสัมผัสใช้อินเทอร์เน็ต PROFINET ร่วมกัน สะดวกสำหรับการวินิจฉัยระบบและการขยายเว็บ บรรลุการวินิจฉัยปัญหาและระบบแจ้งเตือนอย่างต่อเนื่อง สะดวกสำหรับการบำรุงรักษาเครื่องจักรและการแก้ไขปัญหา ข้อมูลการทำงานของ PLC เพื่อการเก็บรักษาอย่างถาวร
3) ระบบสั่นสะเทือน
ตารางการสั่นสะเทือนประกอบด้วยตารางแบบไดนามิกและตารางแบบคงที่ เมื่อการสั่นสะเทือนเริ่มต้น ตารางแบบไดนามิกจะสั่น ตารางแบบคงที่จะยังคงนิ่ง โครงสร้างได้รับการออกแบบเพื่อให้แน่ใจว่ามีความกว้างของตารางการสั่นสะเทือนเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์คอนกรีต โต๊ะสั่นสะเทือนโดยใช้เหล็ก HARDOX โหมดการสั่นสะเทือน: ใช้การสั่นสะเทือนของตาราง + การสั่นสะเทือนของแม่พิมพ์ด้านบน การติดตั้งมอเตอร์สั่นสะเทือนอุปกรณ์ลดแรงสั่นสะเทือนและอุปกรณ์ระบายความร้อนด้วยอากาศ
4) ระบบการให้อาหาร
มอเตอร์ใช้มอเตอร์ SEW ซึ่งควบคุมเพลาผสมสองตัว โครงป้อนอาหาร แผ่นด้านล่าง และใบมีดผสมทำจากเหล็ก HARDOX ที่มีความทนทานสูง สามารถปรับตำแหน่งของแผ่นด้านล่างได้ ระบบป้อนอาหารมีอุปกรณ์ซีลเพื่อป้องกันการรั่วซึม ประตูของประตูระบายจะถูกควบคุมโดยมอเตอร์ SEW
5) สถานีไฮดรอลิก
ปั๊มไฮดรอลิกและวาล์วไฮดรอลิกใช้แบรนด์ต่างประเทศ ท่อใช้ "การเชื่อมต่อแบบแปลน การติดตั้งและบำรุงรักษาที่สะดวก จุดตรวจจับแรงดันหลายจุด การตรวจจับที่สะดวก ฟังก์ชั่นแจ้งเตือนอุณหภูมิและสิ่งอุดตันแบบดิจิตอล การเชื่อมต่อมอเตอร์และปั๊ม การเชื่อมต่อหน้าแปลน โคแอกเซียลที่ดี วาล์วสัดส่วนไดนามิกและปั๊มกำลังคงที่ การควบคุมความเร็ว การควบคุมแรงดันไฟฟ้าการประหยัดพลังงาน
ข้อมูลทางเทคนิค
สูงสุด พื้นที่การขึ้นรูป | 1,100*820มม |
ความสูงของผลิตภัณฑ์สำเร็จรูป | 20-300มม |
วงจรการปั้น | 15-25ส |
พลังที่น่าตื่นเต้น | 80KN |
ขนาดพาเลท | 1,200*870*(12-45)มม |
การขึ้นรูปหมายเลขบล็อก | 390 * 190 * 190 มม. (10 บล็อก / แม่พิมพ์) |
ตารางการสั่นสะเทือน | 2*7.5KW |
แรงสั่นสะเทือนสูงสุด | 2*0.55KW |
ระบบควบคุมไฟฟ้า | ซีเมนส์ |
น้ำหนักรวม | 42.25KW |
ขนาดเครื่อง | 12T |
กำลังการผลิต
ประเภทบล็อก | เอาท์พุต | บล็อก ZN1000C เครื่องทำ |
240*115*53มม |
จำนวนบล็อกที่ขึ้นรูป(บล็อก/ แม่พิมพ์) | 50 |
ลูกบาศก์เมตร/ชั่วโมง(ลบ.ม./ชั่วโมง) | 13-18 | |
ลูกบาศก์เมตร/วัน (ลบ.ม./ 8 ชั่วโมง) | 1005-1400 | |
จำนวนอิฐ (บล็อก/ ลบ.ม.) | 683 | |
390*190*190มม |
จำนวนบล็อกที่ขึ้นรูป(บล็อก/ แม่พิมพ์) | 9 |
ลูกบาศก์เมตร/ชั่วโมง(ลบ.ม./ชั่วโมง) | 22.8-30.4 | |
ลูกบาศก์เมตร/วัน (ลบ.ม./ 8 ชั่วโมง) | 182.5-243.3 | |
จำนวนอิฐ (บล็อก/ ลบ.ม.) | 71 | |
400*400*80มม |
จำนวนบล็อกที่ขึ้นรูป(บล็อก/ แม่พิมพ์) | 3 |
ลูกบาศก์เมตร/ชั่วโมง(ลบ.ม./ชั่วโมง) | 69.1-86.4 | |
ลูกบาศก์เมตร/วัน (ลบ.ม./ 8 ชั่วโมง) | 553-691.2 | |
จำนวนอิฐ (บล็อก/ ลบ.ม.) | 432-540 | |
245*185*75มม |
จำนวนบล็อกที่ขึ้นรูป(บล็อก/ แม่พิมพ์) | 15 |
ลูกบาศก์เมตร/ชั่วโมง(ลบ.ม./ชั่วโมง) | 97.5-121.5 | |
ลูกบาศก์เมตร/วัน (ลบ.ม./ 8 ชั่วโมง) | 777.6-972 | |
จำนวนอิฐ (บล็อก/ ลบ.ม.) | 2160-2700 | |
250*250*60มม |
จำนวนบล็อกที่ขึ้นรูป(บล็อก/ แม่พิมพ์) | 8 |
ลูกบาศก์เมตร/ชั่วโมง(ลบ.ม./ชั่วโมง) | 72-90 | |
ลูกบาศก์เมตร/วัน (ลบ.ม./ 8 ชั่วโมง) | 576-720 | |
จำนวนอิฐ (บล็อก/ ลบ.ม.) | 1152-1440 | |
225*112.5*60 |
จำนวนบล็อกที่ขึ้นรูป(บล็อก/ แม่พิมพ์) | 25 |
ลูกบาศก์เมตร/ชั่วโมง(ลบ.ม./ชั่วโมง) | 91.1-113.9 | |
ลูกบาศก์เมตร/วัน (ลบ.ม./ 8 ชั่วโมง) | 728.9-911.2 | |
จำนวนอิฐ (บล็อก/ ลบ.ม.) | 3600-4500 | |
200*100*60 |
จำนวนบล็อกที่ขึ้นรูป(บล็อก/ แม่พิมพ์) | 36 |
ลูกบาศก์เมตร/ชั่วโมง(ลบ.ม./ชั่วโมง) | 103.7-129.6 | |
ลูกบาศก์เมตร/วัน (ลบ.ม./ 8 ชั่วโมง) | 829.4-1,036.8 | |
จำนวนอิฐ (บล็อก/ ลบ.ม.) | 5184-6480 | |
200*200*60 |
จำนวนบล็อกที่ขึ้นรูป(บล็อก/ แม่พิมพ์) | 4 |
ลูกบาศก์เมตร/ชั่วโมง(ลบ.ม./ชั่วโมง) | 72-90 | |
ลูกบาศก์เมตร/วัน (ลบ.ม./ 8 ชั่วโมง) | 576-720 | |
จำนวนอิฐ (บล็อก/ ลบ.ม.) | 576-720 |
